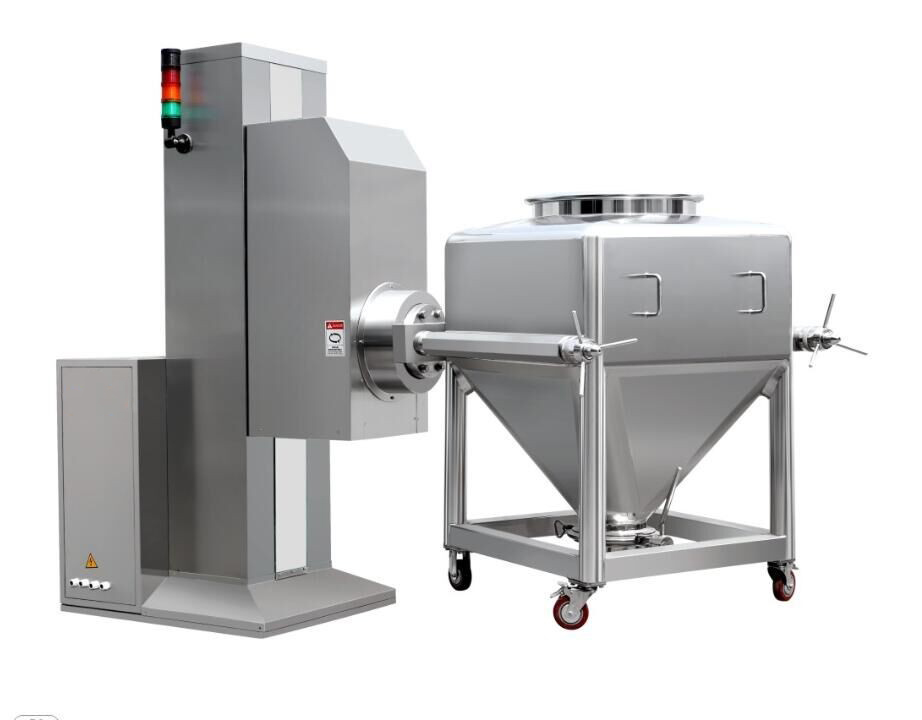

柱式料斗混合机
用途:
HTD柱式料斗混合机具有自动提升、混合、下降等功能。配一台料斗混合机及多个不同规格的混合料斗,就能满足多品种不同批量的混合要求,是药厂总混的理想设备。同时在制药、化工、食品等行业广泛使用。
原理:
该机由立柱、机座、回转叉架、驱动、制动、控制系统等部件组成。将混合料斗推入回转叉架并锁紧螺母,启动控制系统,将料斗提升到混合高度并可靠定位。驱动系统按设定的时间,转速等数据进行自动混合。混合作业结束,回转叉架垂直停业,料斗自动下降到地面,整机停止,并打印工艺数据。松开回转叉架的紧缩螺母,将料斗推出到下一工序。
特点:
1.料斗内壁光滑(Ra≤0.4um),无死角、易清洗、符合GMP要求。
2.放料阀有防误装置,密封可靠、可拆卸、易清洗。
3.PLC控制、变频调速、触摸屏操作、可设定工作转速,工作时间等参数,并能自动定位、自动打印记录和故障提示、报警。
4.占地面积小,而且安装位置方便、灵活。
5.更换料斗方便。
主要技术参数:
型号 | 主要结构尺寸 | 净负载 | 混合转速 | 总功率 | 机器重量 | |||||||||
A | B | C | L | H1 | H2 | H3 | H4 | H5 | L | Kg | rpm | Kw | T | |
HTD-100 | 600 | 1160 | 1300 | 2200 | 250 | 700 | 1100 | 1190 | 2000 | 80 | 50 | 3-20 | 2.2 | 0.8 |
HTD-200 | 600 | 1350 | 1550 | 2250 | 250 | 700 | 1230 | 1460 | 2100 | 160 | 100 | 3-20 | 2.6 | 0.9 |
HTD-300 | 600 | 1420 | 1650 | 2500 | 300 | 750 | 1560 | 1630 | 2200 | 240 | 150 | 3-20 | 3 | 1 |
HTD-400 | 600 | 1450 | 1850 | 2650 | 400 | 750 | 1690 | 1780 | 2300 | 320 | 200 | 3-20 | 4.4 | 1.2 |
HTD-500 | 800 | 1550 | 1950 | 2800 | 400 | 750 | 1800 | 1880 | 2400 | 400 | 250 | 3-15 | 4.4 | 1.4 |
HTD-600 | 800 | 1650 | 2080 | 2900 | 400 | 750 | 1870 | 2000 | 2400 | 480 | 300 | 3-15 | 5.2 | 1.7 |
HTD-800 | 800 | 1750 | 2300 | 3000 | 400 | 750 | 1970 | 2150 | 2500 | 640 | 400 | 3-15 | 5.2 | 2 |
HTD-1000 | 800 | 1850 | 2350 | 3150 | 400 | 750 | 2050 | 2250 | 2700 | 800 | 500 | 3-15 | 6.2 | 2.2 |
HTD-1500 | 800 | 1950 | 2600 | 3150 | 400 | 750 | 2350 | 2500 | 2900 | 1200 | 750 | 3-12 | 7.7 | 3.5 |
本公司可按用户特殊要求定制生产,如有变动恕不预先通知!
