摇摆制粒机是常州市勉达机械有限公司参照国外同类机型并结合国内制药企业特点研制开发的新一代制粒、整粒设备。与国内普通摇摆颗粒机相比具有占地小,整机结构设计紧凑、简单、设备操作维修简单方便,易拆卸清洗,无死角等优点,符合GMP要求。本机主要由摇辊部分、机体部分、传动部分、旋紧装置等构成。出料粒度0.25-20mm。

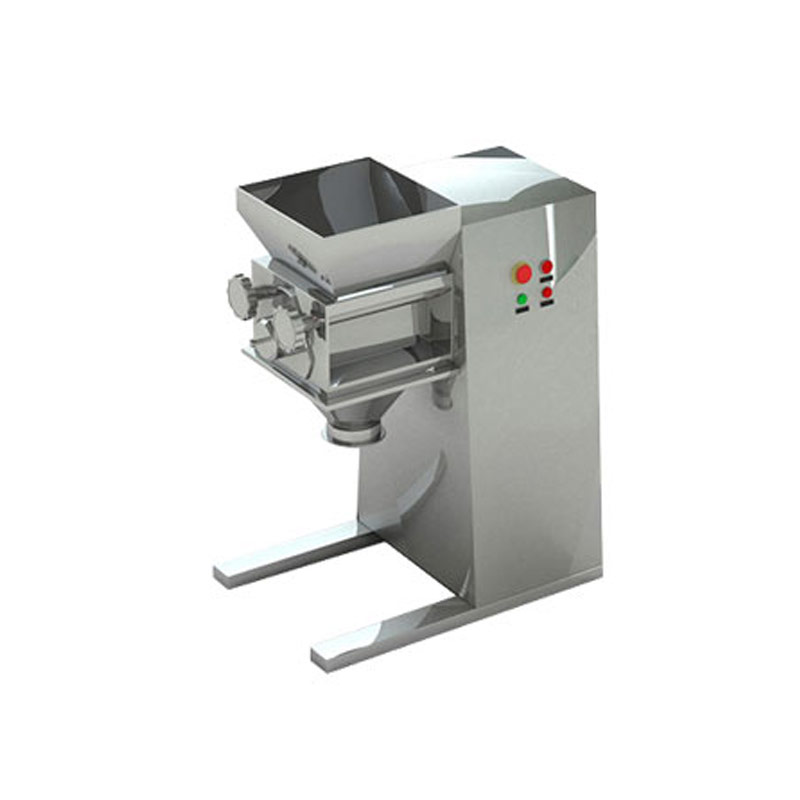

摇摆制粒机
原理:

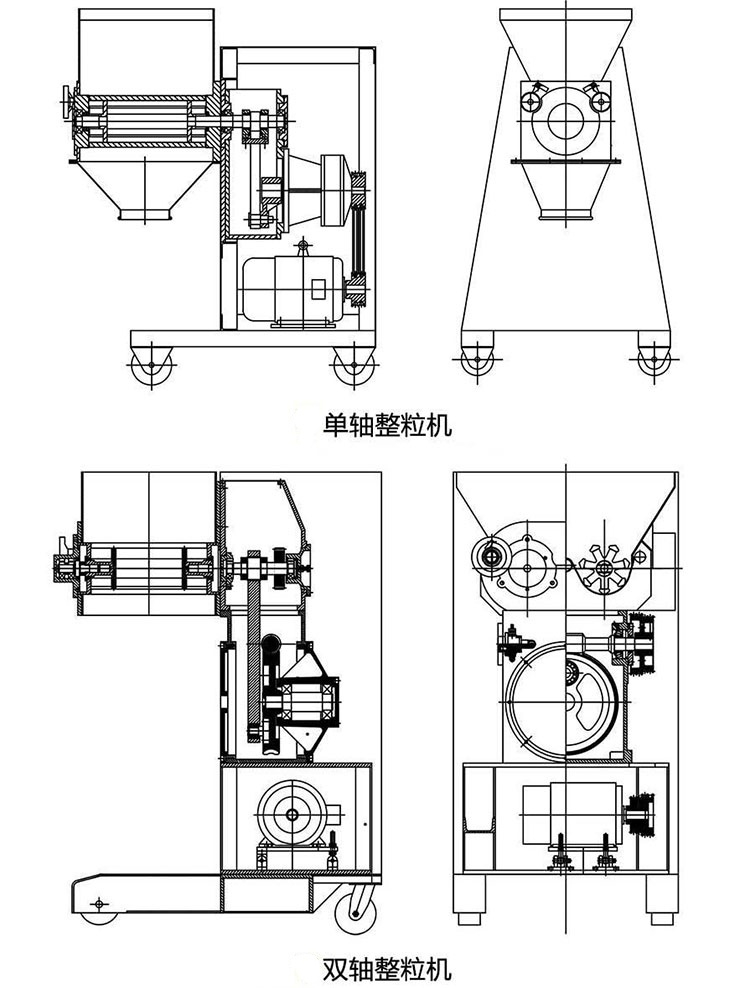

摇摆制粒机是常州市勉达机械有限公司参照国外同类机型并结合国内制药企业特点研制开发的新一代制粒、整粒设备。与国内普通摇摆颗粒机相比具有占地小,整机结构设计紧凑、简单、设备操作维修简单方便,易拆卸清洗,无死角等优点,符合GMP要求。本机主要由摇辊部分、机体部分、传动部分、旋紧装置等构成。
出料粒度0.25-20mm。
特点:
1、摇摆制粒机传动部分,由曲柄摇杆机构实现辊轴往复摆动,链条驱动曲柄,并设有涨紧链轮。由传统的曲柄滑块机构齿条的滑动摩擦,变为曲柄摇杆的滚动摩擦,传动效率高,传动力大。
2、摇杆轴通过齿轮传动到辊轴,用油脂润滑,维护周期厂;传统摇摆制粒传动箱体需加注大量润滑油,且无法密封,容易造成油液外溅,在没有按要求常规保养的情况下极易缺油干磨,造成齿条或齿条滑块的损坏。
3、本机与GHL系列(高效湿法造粒机)和FL(PGL)系列(沸腾制粒干燥机)组成联合机组,形成管道化生产,减少二次污染,生产效率高。
主要技术参数:
项目 | 生产能力(kg/h) | 电机功率(KW) | 摆辊部分 | ||||
转速(左右旋) | 直径(mm) | 长度(mm) | 摆条(根) | 摆动角度(度) | |||
单摆辊 | 60-220 | 3 | 60 | 160 | 356 | 7 | 360 |
双摆辊 | 200-450 | 5.5 | 69 | 160 | 356 | 14 | 360 |
本公司可按用户特殊要求定制生产,如有变动恕不预先通知!
